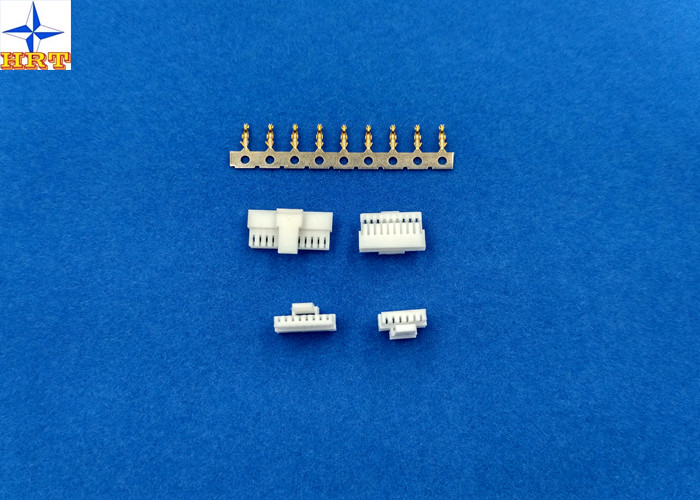

ロックが付いているコネクターに乗る女性の性1.0mmピッチワイヤー

Female Gender 1.0mm Pitch Wire To Board Connectors With Lock

商品の詳細:

起源の場所:	トンコワン、中国（本土）
ブランド名:	HRT
証明:	ISO9001/ ISO14001/UL/RoHS/REACH
モデル番号:	A1005HA-NP-K

お支払配送条件:

最小注文数量:	5000 の pc
価格:	negotiated
パッケージの詳細:	巻き枠、管（管）、テープの要求される袋または。
受渡し時間:	点検される支払の後の5から8仕事日
支払条件:	TT、ウェスタン・ユニオン、Paypal、L/C
供給の能力:	1 ヶ月あたりの 28,000,000 PC

接触

詳細製品概要

部門:	ワイヤーハウジング	材料:	PA66
燃焼性:	UL94V-0	適用:	乗る信号、ワイヤー
性:	女性	回路:	2つから20の位置
ハイライト:	プリント基板のコネクター , サーキットボードの関係 , コネクターに乗るPA66ワイヤー

1の製品の機能の詳細情報

基本的な次元情報
ピッチ		1.0mm
色		白い
列		単一
合うロックの構造		を使って
ワイヤー範囲		AWG28#への32#
ワイヤー絶縁材の直径		最高0.80mm
末端材料		スズメッキをされる蛍光体青銅材料か金-抜け目がない終わり
末端のパッケージ		20K PC/巻き枠
ターミナル処理方法		スズメッキをされるの前にE押すことまたは金フラッシュ
一致させた部分		A1005-T-Kのsereisターミナル

電気特性
現在の評価		1A AC、DC
電圧評価		50V AC、DC
接触抵抗		最高20mΩ
絶縁抵抗		100mΩ分
抵抗電圧		500V AC/minute

機械特性
温度較差		85 ℃への-25℃
末端の挿入力		0.50kgf （最高。）
ターミナル/保持力を収容すること		0.60kgf （Min.）
Pinの保持力		0.50kgf （Min.）

親切の他の情報次の映像を点検するため。

2のこれのための導入シリーズプロダクト

セットとしてこのプロダクトを買うことができればA1005シリーズプロダクトが、価格まさにreasonaleおよび好ましいという親切な通知。

A1005シリーズプロダクト
ターミナル	A1005-T-K及びA1005H-T

コネクター	ロックのタイプを使って	A1005HA-NP-K及びA1005HA-NP及びA1005HB-06P及びA1005HB-NP-K
	ロックのタイプなし:	A1005H-NP-K及びA1005H-NP

3、関連のデッサンおよびレポート
Folllowing映像はテストレポートあり、厳密な機械製図の参考資料に関しては、親切にそれを、望む点検する実際に必要とするもの得るのを助けることができることを。

次元のデッサン

ロックが付いているコネクターに乗る女性の性1.0mmピッチワイヤー

テストレポート

3. 評価及び適当なワイヤー

項目	標準
評価される電圧（最高。）	50V AC/DC		絶縁材O.D. 0.80mm （最高。）
評価される現在（最高。）そして適当なワイヤー	AWG#28	1A AC/DC
	AWG#30	1A AC/DC
	AWG#32	0.5A AC/DC
周囲温度の範囲	-25℃ \| +85℃*

*:末端の温度の上昇を含んで

4. 電気性能

テスト記述		プロシージャ	条件
4-1	接触抵抗	仲間のコネクター、乾燥した回路、最高20mVによる測定。、10mA。（JIS C5402 5.4に基づいて）	20mΩ （最高。）
4-2	絶縁抵抗	仲間のコネクターは、隣接したターミナルまたは地面間の500V DCを適用する。（JIS C5402 5.2/MIL-STD-202方法302 Condに基づいて。B）	100MΩ （Min.）
4-3	誘電性の抵抗電圧	仲間のコネクターは、隣接したターミナルまたは地面間の1分のための500V AC （rms）を適用する。（JIS C5402 5.1/MIL-STD-202方法301に基づいて）	故障無し。
4-4	ひだを付けられた部分の抵抗に連絡しなさい	ターミナル、乾燥した回路、20mVによる測定に適当なワイヤーにひだを付けなさい（。最高）。、10mA。	5mΩ （最高。）

5. 機械性能

テスト記述		プロシージャ	条件
5-1	アクチュエーター挿入及び回収力	25±3mm/分の速度率でコネクターを挿入し、撤回しなさい。	パラグラフ7を参照しなさい
5-2	ひだが付くことは力を引き出す	ひだを付けられたターミナルを修理しなさい、軸を引き出す25±3mm/分の速度のラットでワイヤーの力を適用しなさい。（JIS C5402 6.8に基づいて）	AWG#28	1.0kgf （分）
			AWG#30	0.8kgf （分）
			AWG#32	0.5kgf （分）
5-3	末端の挿入力。	ハウジングにひだを付けられたターミナルを挿入しなさい。	0.50kgf （最高。）
5-4	ターミナル/保持力を収容すること。	軸を引き出すハウジングで組み立てられるターミナルの25±3mm/分の速度率で力を適用しなさい。	0.60kgf （Min.）
5-5	Pinの保持力	25±3mm/分の速度率で軸押し力を加えなさい	0.50kgf （Min.）
5-6	耐久性	10サイクル/分の率によって繰り返し合わせた場合50までの周期。	接触抵抗40mΩ （最高。）
5-7	振動	広さ:1.5mm PP 広がりの時間:10-55-10 1微細な持続期間Hz:各X.Y.Zの斧の2時間。（201A MIL-STD-202方法に基づいて）	出現損傷無し。接触抵抗40mΩ （最高。）不連続1つのμsec。（最高。）
5-8	物理的な衝撃	490m/s ² {50G}、各X.Y.Zの斧の3回の打撃。（JIS C0041/MIL-STD-202方法213B Condに基づいて。A）	出現損傷無し。接触抵抗40mΩ （最高。）不連続1つのμsec。（最高。）
