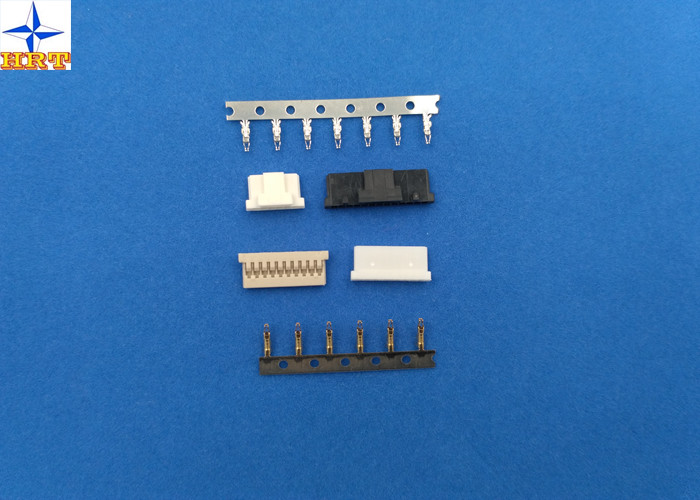

1.25mmのスズメッキをされるか、または金の抜け目がないワイヤー コネクター ターミナルを投げて下さい
部門:ひだターミナル
シリーズ:A1253-TPEor A1253-GPE
適用:信号
材料:蛍光体青銅
終わり:スズメッキをされるまたは金フラッシュ
包装タイプ:巻き枠
終了インターフェイス様式:ひだか圧縮
ワイヤー絶縁材の直径:1.00mm （最高）
電気及び機械情報:
現在の評価:1A AC、DC
電圧評価:150V AC、DC
接触抵抗:最高30mΩ
絶縁抵抗:500MΩ分
抵抗電圧:500V AC/minute
温度較差:85 ℃への-25℃
発注情報:
| 部品番号。 |
ワイヤー範囲 |
絶縁材O.D。 |
材料 |
終わり |
Qty/巻き枠 |
| A1252-TPE |
AWG26#-32# |
1.00mm （最高） |
蛍光体青銅 |
スズメッキをされる |
15Kpcs/reel |
| A1252-GPE |
金フラッシュ |
| 注: |
スズメッキをされるの前にE押すことまたは金フラッシュ |
デッサン及びテスト レポート:
親切に右のプロダクトを発注するために次の情報を点検して下さい。
|
1.規模
この指定は乗る2.00mmピッチ ワイヤーの製品性能のための条件をカバーします
コネクター シリーズ。
2. 構造、次元、材料及びめっき
付けられたデッサンを見て下さい
3. 評価及び適当なワイヤー
| 項目 |
標準 |
| 評価される電圧（最高。） |
100V AC/DC |
絶縁材O.D. 1.50mm （最高。） |
| 評価される流れ（最高。）そして適当なワイヤー |
AWG#24 |
2.0A AC/DC |
| AWG#26 |
1.5A AC/DC |
| AWG#28 |
1.0A AC/DC |
| AWG#30 |
0.5A AC/DC |
| 周囲温度の範囲 |
-25℃ | +85℃* |
*:末端の温度の上昇を含んで
4. 電気性能
| 記述をテストして下さい |
プロシージャ |
条件 |
| 4-1 |
接触抵抗
|
コネクター、乾燥した回路、最高20mVによる測定を。、10mA合わせて下さい。（JIS C5402 5.4に基づいて） |
10mΩ （最高。） |
| 4-2 |
絶縁抵抗 |
コネクターを合わせて下さい、隣接したターミナルまたは地面間の500V DCを適用して下さい。（JIS C5402 5.2/MIL-STD-202方法302 Condに基づいて。B） |
1000MΩ （最少） |
| 4-3 |
誘電性の抵抗電圧 |
コネクターを合わせて下さい、隣接したターミナルまたは地面間の1分のための800V AC （rms）を適用して下さい。（JIS C5402 5.1/MIL-STD-202方法301に基づいて） |
故障無し。 |
| 4-4 |
ひだを付けられた部分の接触抵抗 |
ターミナル、乾燥した回路、20mVによる測定に適当なワイヤーにひだを付けて下さい（。最高）。、10mA。 |
5mΩ （最高。） |
5. 機械性能
| 記述をテストして下さい |
プロシージャ |
条件 |
| 5-1 |
アクチュエーター挿入及び回収力 |
25±3mm/分の速度率でコネクターを挿入し、撤回して下さい。 |
パラグラフ7-2を参照して下さい |
| 5-2 |
ひだが付くことは力を引き出します |
ひだを付けられたターミナルを修理して下さい、軸を引き出します25±3mm/分の速度のラットでワイヤーの力を適用して下さい。（JIS C5402 6.8に基づいて） |
AWG#24 |
3.0kgf （分） |
| AWG#26 |
2.0kgf （分） |
| AWG#28 |
1.0kgf （分） |
| AWG#30 |
0.8kgf （分） |
| 5-3 |
末端の挿入力。 |
ハウジングにひだを付けられたターミナルを挿入して下さい。 |
1.00kgf （最高。） |
| 5-4 |
ターミナル/ハウジングの保持力。 |
軸を引き出しますハウジングで組み立てられるターミナルの25±3mm/分の速度率で力を適用して下さい。 |
1.50kgf （最少） |
| 5-5 |
Pinの保持力 |
25±3mm/分の速度率で軸押し力を加えて下さい |
1.00kgf （最少） |
| 5-6 |
耐久性 |
10サイクル/分の率によって繰り返し合わせた場合50までの周期。 |
接触抵抗20mΩ （最高。） |
| 5-7 |
振動 |
広さ:1.5mm PP
広がりの時間:10-55-10 1微細な持続期間Hz:各X.Y.Zの2時間は打ち切ります。
（201A MIL-STD-202方法に基づいて）
|
出現損傷無し。
接触抵抗20mΩ （最高。）
不連続1つのμsec。（最高。）
|
| 5-8 |
物理的な衝撃 |
490m/s ² {50G}、各X.Y.Zの3回の打撃打ち切ります。（JIS C0041/MIL-STD-202方法213B Condに基づいて。A） |
|
|
6. 環境パフォーマンスおよび他
| 記述をテストして下さい |
プロシージャ |
条件 |
| 6-1 |
温度の上昇 |
運送評価される現在の負荷。（UL 498に基づいて） |
30℃ （最高。） |
| 6-2 |
熱抵抗 |
85±2℃、96時間（JIS C0021/MIL-STD-202方法108A Condに基づく。A） |
出現損傷無し。
接触抵抗20mΩ （最高。）
|
| 6-3 |
冷たい抵抗 |
-25±3℃、96時間（JIS C0020に基づいて） |
| 6-4 |
湿気 |
温度:40±2℃
相対湿度:90~95%
持続期間:96時間
（JIS C0022/MIL-STD-202方法103B Condに基づいて。B）
|
出現損傷無し。
接触抵抗20mΩ （最高。）
絶縁抵抗100MΩ （最少）
誘電性の抵抗電圧は4-3に会わなければなりません
|
| 6-5 |
温度の循環 |
5つの周期の:
a) -55℃ 30分
b) +85℃ 30分
（JIS C0025に基づいて）
|
出現損傷無し。
接触抵抗20mΩ （最高。）
|
| 6-6 |
塩スプレー |
12時間スズメッキをされる/35±2℃で5±1%の解決からの塩スプレーに露出24時間の金張りしました。（JIS C0023/MIL-STD-202方法101D Condに基づいて。B） |
| 6-7 |
ニ酸化硫黄のガス |
50±5ppmへの露出24時間の。
40±2℃のニ酸化硫黄のガス。
|
| 6-8 |
NH3ガス |
28%アンモナル解決から蒸発するNH3ガスへの40分の露出。 |
| 6-9 |
Solderability |
はんだ付けする時間:5±0.5秒。
はんだの温度:245±5℃
|
浸された区域の95%をぬらすはんだは空間、ピン ホールを示さなければなりません |
| 6-10 |
はんだ付けする熱への抵抗
（すくい）
|
はんだの鍋方法
はんだ付けする時間:10±0.5秒。
はんだの温度:260±5℃
はんだの鉄方法
はんだ付けする時間:5±0.5秒。
はんだの温度:370℃ | 400℃
|
出現損傷無し。 |
| 6-11 |
はんだ付けする熱（SMT）への抵抗 |
reflowing場合
パラグラフ8を参照して下さい
鉄方法をはんだ付けして下さい
はんだ付けする時間:5±0.5秒。
はんだの温度:370℃ | 400℃
|
出現損傷無し。 |
7. ひだの指定及びアクチュエーター挿入/回収力
7-1高さのターミナル、提案圧力幅およびワイヤーおよびターミナルの保持
| ワイヤー直径 |
数 |
コンダクターは（中心ワイヤー） mmを分けます |
絶縁材は（ポリ塩化ビニール） mmを分けます |
| 幅 |
高さ |
幅 |
高さ |
| AWG#24 |
A2001 |
1.20±0.10 |
0.75±0.05 |
1.60 （最高。） |
2.00 （最高。）参考。 |
| AWG#26 |
0.70±0.05 |
| AWG#28 |
0.65±0.05 |
| AWG#30 |
0.60±0.05 |
7-2 [単位:kgf]
| 回路 |
頭文字 |
回路 |
頭文字 |
| 挿入（最高。） |
回収（最少） |
挿入（最高。） |
回収（最少） |
| 単一 |
0.70 |
0.10 |
10 |
6.50 |
1.60 |
| 02 |
2.50 |
0.80 |
11 |
7.00 |
1.60 |
| 03 |
3.00 |
0.80 |
12 |
7.50 |
1.80 |
| 04 |
3.50 |
1.00 |
13 |
8.00 |
2.00 |
| 05 |
4.00 |
1.00 |
14 |
8.00 |
2.00 |
| 06 |
4.50 |
1.20 |
15 |
8.00 |
2.00 |
| 07 |
5.00 |
1.20 |
16 |
8.50 |
2.20 |
| 08 |
5.50 |
1.40 |
17 |
8.50 |
2.20 |
| 09 |
6.00 |
1.40 |
18 |
8.50 |
2.20 |
|
