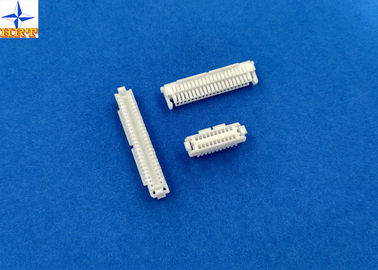

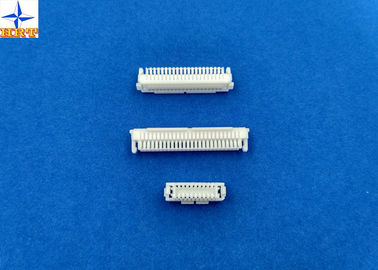

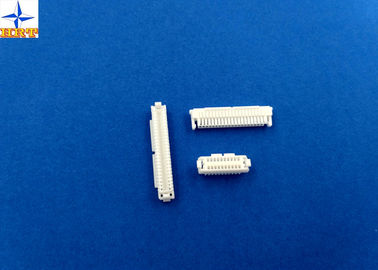

商品の詳細:
お支払配送条件:
|
| 部門: | ワイヤー ハウジング | 適したターミナル: | A1002T |
|---|---|---|---|
| 材料: | Nylon66 UL94V-0 | ワイヤー範囲: | AWG26#への28# |
| 性: | 女性 | 回路: | 20か30か40か50の位置 |
| ハイライト: | プリント基板のコネクター,PCBのコネクターは乗るためにワイヤーで縛る,Nylon66ひだ様式のコネクター |
||
1の製品仕様書の細部
| 基本的なサイズ情報 | |||
| 色 | 白い | ||
| ピッチ | 1.0mm | ||
| 材料の収容 | Nylon66 UL94V-0 | ||
| 適用 | 乗る信号、ワイヤー | ||
| ワイヤー絶縁材の直径 | 最高0.80mm。 | ||
| 末端材料 | 真鍮材料、スズメッキをされた終わり | ||
| 末端のパッケージ | 15K PC/巻き枠 | ||
| 適したターミナル | A1002-T | ||
| ターミナル処理方法 | スズメッキをされるの前にE押すことまたは金フラッシュ | ||
| 電気特性 | |||
| 現在の評価 | 1A AC、DC | ||
| 電圧評価 | 50V AC、DC | ||
| 接触抵抗 | 最高30mΩ | ||
| 絶縁抵抗 | 100mΩ分 | ||
| 抵抗電圧 | 500V AC/minute | ||
| 機械特性 | |||
| 温度較差 | 85 ℃への-25℃ | ||
| 末端の挿入力 | 0.50kgf （最高。） | ||
| ターミナル/保持力を収容すること | 0.50kgf （Min.） | ||
| Pinの保持力 | 0.50kgf （Min.） | ||
| 親切の他の情報次の映像を点検するため。 | |||
2のこれのための導入シリーズ プロダクト
セットとしてこのプロダクトを買うことができればA1002シリーズ プロダクトが、価格まさにreasonaleおよび好ましいという親切な通知。
1のターミナル:A1002T （スズメッキをされたフラッシュか金フラッシュ）
2のハウジング:A1002H-NP及びA1002HA-2XNP及びA1002HA-2XNPの新版
3、関連した機械製図およびテスト レポート
次の付属品はあなたの参照のための詳しく述べられたプロダクト ファイル、それであるあなたに有用である。
次元のデッサン
テスト レポート
3. 評価及び適当なワイヤー
| 項目 | 標準 | ||
| 評価される電圧（最高。） | 50V AC/DC | 絶縁材O.D. 0.80mm （最高。） | |
| 評価される現在（最高。）そして適当なワイヤー | AWG#28 | 1A AC/DC | |
| AWG#30 | 1A AC/DC | ||
| AWG#32 | 0.5A AC/DC | ||
| 周囲温度の範囲 | -25℃ | +85℃* | ||
*:末端の温度の上昇を含んで
4. 電気性能
| テスト記述 | プロシージャ | 条件 | |
| 4-1 |
接触抵抗
|
仲間のコネクター、乾燥した回路、最高20mVによる測定。、10mA。（JIS C5402 5.4に基づいて） | 20mΩ （最高。） |
| 4-2 | 絶縁抵抗 | 仲間のコネクターは、隣接したターミナルまたは地面間の500V DCを適用する。（JIS C5402 5.2/MIL-STD-202方法302 Condに基づいて。B） | 100MΩ （Min.） |
| 4-3 | 誘電性の抵抗電圧 | 仲間のコネクターは、隣接したターミナルまたは地面間の1分のための250V AC （rms）を適用する。（JIS C5402 5.1/MIL-STD-202方法301に基づいて） | 故障無し。 |
| 4-4 | ひだを付けられた部分の抵抗に連絡しなさい | ターミナル、乾燥した回路、20mVによる測定に適当なワイヤーにひだを付けなさい（。最高）。、10mA。 | 5mΩ （最高。） |
5. 機械性能
| テスト記述 | プロシージャ | 条件 | ||
| 5-1 | アクチュエーター挿入及び回収力 | 25±3mm/分の速度率でコネクターを挿入し、撤回しなさい。 | パラグラフ7を参照しなさい | |
| 5-2 | ひだが付くことは力を引き出す | ひだを付けられたターミナルを修理しなさい、軸を引き出す25±3mm/分の速度のラットでワイヤーの力を適用しなさい。（JIS C5402 6.8に基づいて） | AWG#28 | 1.0kgf （分） |
| AWG#30 | 0.8kgf （分） | |||
| AWG#32 | 0.5kgf （分） | |||
| 5-3 | 末端の挿入力。 | ハウジングにひだを付けられたターミナルを挿入しなさい。 | 0.50kgf （最高。） | |
| 5-4 | ターミナル/保持力を収容すること。 | 軸を引き出すハウジングで組み立てられるターミナルの25±3mm/分の速度率で力を適用しなさい。 | 0.50kgf （Min.） | |
| 5-5 | Pinの保持力 | 25±3mm/分の速度率で軸押し力を加えなさい | 0.50kgf （Min.） | |
| 5-6 | 耐久性 | 10サイクル/分の率によって繰り返し合わせた場合50までの周期。 | 接触抵抗40mΩ （最高。） | |
| 5-7 | 振動 |
広さ:1.5mm PP 広がりの時間:10-55-10 1微細な持続期間Hz:各X.Y.Zの斧の2時間。 （201A MIL-STD-202方法に基づいて） |
出現損傷無し。 接触抵抗40mΩ （最高。） 不連続1つのμsec。（最高。） |
|
| 5-8 | 物理的な衝撃 | 490m/s ² {50G}、各X.Y.Zの斧の3回の打撃。（JIS C0041/MIL-STD-202方法213B Condに基づいて。A） | ||
4の私達の製品グループショー
親切に次の映像、簡単な方法によって見るために私達の製品範囲を知ることができる。私達の主要なプロダクトはワイヤー ハウジング、connectoor、コネクター、FPC/FFCのコネクターおよび多く板のワイヤー コネクターへのワイヤーに、乗るワイヤーである。私達はまた低い価値の不完全な率を制御してもいい従って私達の部品はTPV、LeTV、Emerson、Amphenol Corporation、Skyworth、LuXshare、BYD等のようなfamouseそして国際的な会社によって受け入れられる。そしてすべてのプロダクトは範囲、UL、RoHSによって証明される。evironmentを保護するため、ある部品は自由にハロゲンである。
