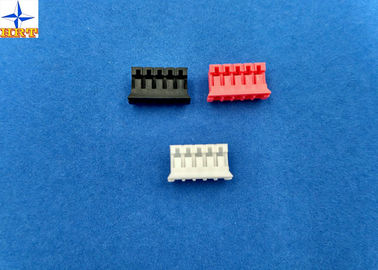

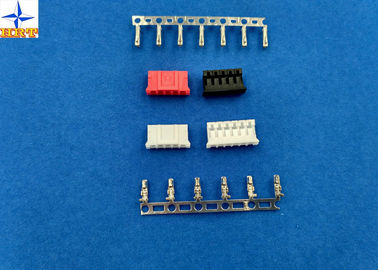

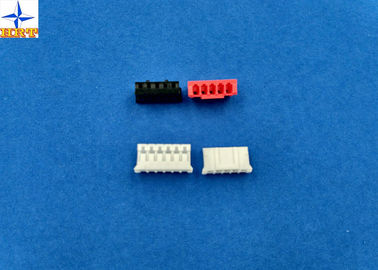

商品の詳細:
お支払配送条件:
|
部門: | ひだハウジング | 適したウエファー: | A2001シリーズ |
---|---|---|---|
材料: | PA66 | ワイヤー範囲: | AWG30#への26# |
燃焼性: | UL94V-0 | ワイヤー絶縁材の直径: | 最高1.30mm。 |
ハイライト: | コネクターをワイヤーで縛るPCB,コネクターをワイヤーで縛る板,コネクターに乗るPHのひだワイヤー |
1のこのプロダクトの指定
次のテーブルから権利を選ぶことは私達から分けます。
基本的なサイズ情報 | |||
適したターミナル | A2001Tシリーズ | ||
適用 | 信号、ワイヤーに板 | ||
ピッチ | 2.00mm | ||
色 | 白い | ||
列 | 単一 | ||
合う部分に締めて下さい | なし | ||
回路 | 2つから18のピン(位置) | ||
性 | 容器 | ||
末端材料 | スズメッキをされる蛍光体青銅材料か金フラッシュの終わり | ||
電気特性 | |||
現在の評価 | 2.0 AC、DC | ||
電圧評価 | 100ボルトAC、DC | ||
接触抵抗 | 最高10 mΩ | ||
絶縁抵抗 | 1000 MΩ分 | ||
抵抗電圧 | 800V AC/minute | ||
機械特性 | |||
温度較差 | 85 ℃への-25℃ | ||
他の情報親切な点検次の映像。 |
2、関連のデッサンおよびレポート
Folllowing映像はテスト レポートあり、厳密な機械製図の参考資料に関して、親切な点検、望みます実際に必要とするもの得るのを助けることができることを。
機械性能
記述をテストして下さい | プロシージャ | 条件 | ||
5-1 | アクチュエーター挿入及び回収力 | 25±3mm/分の速度率でコネクターを挿入し、撤回して下さい。 | パラグラフ7-2を参照して下さい | |
5-2 | ひだが付くことは力を引き出します | ひだを付けられたターミナルを修理して下さい、軸を引き出します25±3mm/分の速度のラットでワイヤーの力を適用して下さい。(JIS C5402 6.8に基づいて) | AWG#24 | 3.0kgf (分) |
AWG#26 | 2.0kgf (分) | |||
AWG#28 | 1.0kgf (分) | |||
AWG#30 | 0.8kgf (分) | |||
5-3 | 末端の挿入力。 | ハウジングにひだを付けられたターミナルを挿入して下さい。 | 1.00kgf (最高。) | |
5-4 | ターミナル/ハウジングの保持力。 | 軸を引き出しますハウジングで組み立てられるターミナルの25±3mm/分の速度率で力を適用して下さい。 | 1.50kgf (最少) | |
5-5 | Pinの保持力 | 25±3mm/分の速度率で軸押し力を加えて下さい | 1.00kgf (最少) | |
5-6 | 降伏強さの掛け金を降ろして下さい |
コネクターを合わせ、掛け金が両方とも速度率での壊れるまで離れて引っ張って下さい 25±3mm/分 |
3.00kgf (最少) | |
5-7 | 耐久性 | 10サイクル/分の率によって繰り返し合わせた場合50までの周期。 | 接触抵抗20mΩ (最高。) | |
5-8 | 振動 |
広さ:1.5mm PP 広がりの時間:10-55-10 1微細な持続期間Hz:各X.Y.Zの2時間は打ち切ります。 (201A MIL-STD-202方法に基づいて) |
出現損傷無し。 接触抵抗20mΩ (最高。) 不連続1つのμsec。(最高。) |
|
5-9 | 物理的な衝撃 | 490m/s ² {50G}、各X.Y.Zの3回の打撃打ち切ります。(JIS C0041/MIL-STD-202方法213B Condに基づいて。A) |
3の製品の機能
これはそして4.5mm幅の取付けの後に高さの薄い、薄型の2.0mmピッチのコネクター8.0mmです。プリント基板への内部ワイヤーの高密度関係のための要求に応じることを設計します。それはあります
費用で密集した、信頼性が高く、そして低い。
•信頼できる接触
•十分に覆われたヘッダー
•プリント基板の保持のメカニズム
•表面の台紙モデル(SMT)
