パッドの移動式砥石電池コネクターのためのハウジングに乗る1.20mmピッチのMolex 78172ワイヤー

中国 パッドの移動式砥石電池コネクターのためのハウジングに乗る1.20mmピッチのMolex 78172ワイヤー サプライヤー
パッドの移動式砥石電池コネクターのためのハウジングに乗る1.20mmピッチのMolex 78172ワイヤー サプライヤー パッドの移動式砥石電池コネクターのためのハウジングに乗る1.20mmピッチのMolex 78172ワイヤー サプライヤー パッドの移動式砥石電池コネクターのためのハウジングに乗る1.20mmピッチのMolex 78172ワイヤー サプライヤー パッドの移動式砥石電池コネクターのためのハウジングに乗る1.20mmピッチのMolex 78172ワイヤー サプライヤー パッドの移動式砥石電池コネクターのためのハウジングに乗る1.20mmピッチのMolex 78172ワイヤー サプライヤー

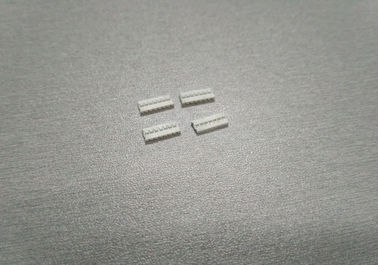

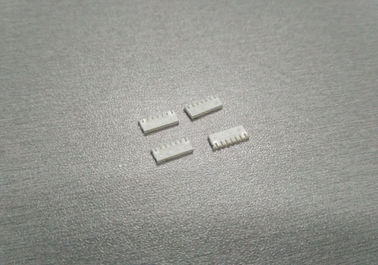

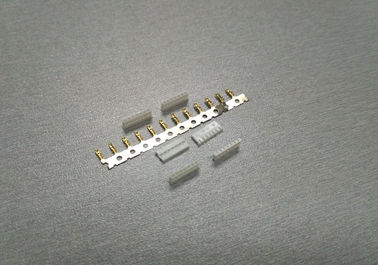

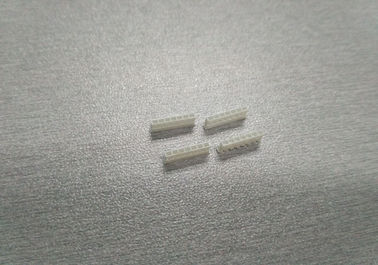

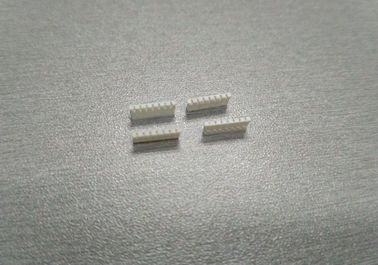

大画像 :  パッドの移動式砥石電池コネクターのためのハウジングに乗る1.20mmピッチのMolex 78172ワイヤー

商品の詳細:

起源の場所: トンコワン、中国(本土)
ブランド名: HRT
証明: ISO9001/ ISO14001/UL/RoHS/REACH
モデル番号: 0010.A1201H-7P

お支払配送条件:

最小注文数量: 5000 の pc
価格: Negotiation
パッケージの詳細: 外のカートンが付いている袋
受渡し時間: 点検される支払の後の5から8仕事日
支払条件: TT、ウェスタン・ユニオン、Paypal、L/C
供給の能力: 1 ヶ月あたりの 1000k PC
詳細製品概要
色: ピッチ: 1.20mm
材料: PA66 UL94V-0;LCP UL94V-0 (HF) ワイヤー範囲: AWG28# への 32#
環境保護のクラス: 自由なハロゲン(HF)
ハイライト:

男性ヘッダーのコネクター

,

6 ピン コネクタ

PA66材料が付いているコネクター ピッチ1.0mmハウジングに乗る金張りの末端板



基本的なサイズの情報の、電気および機械特性を含むプロダクトの1、指定。



 1. 基本情報:
色:白い
ピッチ:1.20mm
回路:2つから8つの位置
列NO:単一
絶縁材OD:0.80mm
包装タイプ:袋
ワイヤー範囲:AWG32#への28#
絶縁材:LCP、UL94V-0;PA66、UL94V-0
一致させた部品:A1201シリーズ ウエファー
適用:乗る信号、ワイヤー
末端材料:蛍光体青銅
終わりターミナル:金フラッシュのタイプ
末端のパッケージ:20K PC/巻き枠
末端の処理方法:スズメッキをされるの前にE押すこと

2. 電気特徴:
現在の評価:1A AC、DC
電圧評価:125V AC、DC
接触抵抗:20mΩ
絶縁抵抗:100mΩ
抵抗電圧:500V AC/minute


3. 機械特徴:
温度較差:-25 - 85°C
末端の挿入力:1.50kgf (最高)
ターミナル/ハウジングの保持力:0.40kgf (分)
Pinの保持力:0.50kgf (分)



2、関連のデッサンおよびレポート

                                                      プロダクトのデッサン

パッドの移動式砥石電池コネクターのためのハウジングに乗る1.20mmピッチのMolex 78172ワイヤー



                                                                                 テスト レポート

この文書はXin Pei企業以外だれでもによって製造か販売のために、全体または一部において、表われるか、再生されるか、または使用されるべきではないこと特性Xin Pei企業のそして提供される明白な状態でです。

事前承諾およびそれなしで正しくこの文書で情報を表わすか、または使用するために許可されません。



1.規模

この指定は乗る1.20mmピッチ ワイヤーの製品性能のための条件をカバーします

コネクター シリーズ。



2. 構造、次元、材料及びめっき

付けられたデッサンを見て下さい





3. 評価及び適当なワイヤー



項目 標準
評価される電圧(最高。) 50V AC/DC
評価される流れ(最高。)そして適当なワイヤー AWG#28 1.5A AC/DC
AWG#30 1.0A AC/DC
周囲温度の範囲 -25℃ | +85℃*

*:末端の温度の上昇を含んで





4. 電気性能



記述をテストして下さい プロシージャ 条件
4-1



接触抵抗



コネクター、乾燥した回路、最高20mVによる測定を。、10mA合わせて下さい。(JIS C5402 5.4に基づいて) 20mΩ (最高。)
4-2 絶縁抵抗 コネクターを合わせて下さい、隣接したターミナルまたは地面間の500V DCを適用して下さい。(JIS C5402 5.2/MIL-STD-202方法302 Condに基づいて。B) 100MΩ (最少)
4-3 誘電性の抵抗電圧 コネクターを合わせて下さい、隣接したターミナルまたは地面間の1分のための500V AC (rms)を適用して下さい。(JIS C5402 5.1/MIL-STD-202方法301に基づいて) 故障無し。
4-4 ひだを付けられた部分の接触抵抗 ターミナル、乾燥した回路、20mVによる測定に適当なワイヤーにひだを付けて下さい(。最高)。、10mA。 5mΩ (最高。)



5. 機械性能



記述をテストして下さい プロシージャ 条件
5-1 アクチュエーター挿入及び回収力 25±3mm/分の速度率でコネクターを挿入し、撤回して下さい。 パラグラフ7を参照して下さい
5-2 ひだが付くことは力を引き出します ひだを付けられたターミナルを修理して下さい、軸を引き出します25±3mm/分の速度のラットでワイヤーの力を適用して下さい。(JIS C5402 6.8に基づいて) AWG#28 0.9kgf (分)
AWG#30 0.7kgf (分)
5-3 末端の挿入力。 ハウジングにひだを付けられたターミナルを挿入して下さい。 1.50kgf (最高。)
5-4 ターミナル/ハウジングの保持力。 軸を引き出しますハウジングで組み立てられるターミナルの25±3mm/分の速度率で力を適用して下さい。 0.40kgf (最少)
5-5 Pinの保持力 25±3mm/分の速度率で軸押し力を加えて下さい 0.50kgf (最少)
5-6 耐久性 10サイクル/分の率によって繰り返し合わせた場合10までの周期。 接触抵抗:40mΩ (最高。)
5-7 振動

広さ:1.52mm PP

広がりの時間:10-55-10 1微細な持続期間Hz:各X.Y.Zの2時間は打ち切ります。

(201A MIL-STD-202方法に基づいて)

出現損傷無し。

接触抵抗40mΩ (最高。)

不連続1つのμsec。(最高。)

5-8 物理的な衝撃 490m/s ² {50G}、各X.Y.Zの3回の打撃打ち切ります。(JIS C0041/MIL-STD-202方法213B Condに基づいて。A)





6. 環境パフォーマンスおよび他



記述をテストして下さい プロシージャ 条件
6-1 温度の上昇 運送評価される現在の負荷。(UL 498に基づいて) 30℃ (最高。)
6-2 熱抵抗 85±2℃、96時間(JIS C0021/MIL-STD-202方法108A Condに基づく。A)

出現損傷無し。

接触抵抗40mΩ (最高。)

6-3 冷たい抵抗 -25±3℃、96時間(JIS C0020に基づいて)
6-4 湿気

温度:40±2℃

相対湿度:90~95%

持続期間:96時間

(JIS C0022/MIL-STD-202方法103B Condに基づいて。B)

出現損傷無し。

接触抵抗40mΩ (最高。)

絶縁抵抗100MΩ (最少)

誘電性の抵抗電圧は4-3に会わなければなりません

6-5 温度の循環

10の周期の:

a) -25℃ 30分

b) +85℃ 30分

(JIS C0025に基づいて)

出現損傷無し。

接触抵抗40mΩ (最高。)

6-6 塩スプレー 12時間スズメッキをされる/35±2℃で5±1%の解決からの塩スプレーに露出24時間の金張りしました。(JIS C0023/MIL-STD-202方法101C Condに基づいて。B)
6-7 ニ酸化硫黄のガス

50±5ppmへの露出24時間の。

40±2℃のニ酸化硫黄のガス。

6-8 NH3ガス 28%アンモナル解決から蒸発するNH3ガスへの40分の露出。
6-9 Solderability

はんだ付けする時間:5±0.5秒。

はんだの温度:245±5℃

浸された区域の95%をぬらすはんだは空間、ピン ホールを示さなければなりません
6-10 はんだ付けする熱への抵抗

reflowing場合

パラグラフ8を参照して下さい

鉄方法をはんだ付けして下さい

はんだ付けする時間:5±0.5秒。

はんだの温度:370℃ | 400℃

出現損傷無し。



7. アクチュエーター挿入/回収力

[単位:kgf]

回路 挿入(最高。) 回収(最少)
第1 第3 第10
02 1.84 0.41 0.15 0.12
03 2.14
04 2.45
05 2.76
06 3.06





3、FAQ

Q1:製造業者または商事会社ですか。
A:私達は電子コネクターの変化の作成、研究開発、販売、等をターミナル、ウエファー専門にする12年のの製造業者経験の専門の製造会社です。

Q2:あなたのプロダクトの質を制御する方法か。
A:質は私達の会社の生命です。QCのスタッフ制御ISO9001プログラムによる各プロシージャ。すべては出荷する前にテストされるare100%を部品。

Q3:私はいかにサンプルを得てもいいですか。
A:サンプルは自由のためですが、交通機関料金は顧客によってbeared。



Q4:あなたのプロダクトは何に加えられますか。
A:私達のプロダクトは自動車使用、conmmunication装置、産業使用、家庭用電化製品、電子工学、等に加えられます。





4の私達のプロダクト塗布の範囲
親切に下の映像を点検して下さい、私達の主要なパートナーおよび顧客を直接知ることができます。それらのような賢い選択をすることができます。ワイヤーで私達のプロダクトが主に、およびある電気器具、または力PCB板のある機械のの中の接続、力ワイヤーで縛るのに使用されています。ところで、このシリーズprodcutすべては範囲、ULのRoHSのsrandardに従います。evironmentのfurthurを保護するため、ある部品は自由なハロゲンです。

単一の列のサーキット ボードの関係、白いPCBワイヤー コネクターPA66材料





5、配達及び支払の方法

私達は私達の部分を近いうちに受け取ることを許可しますあなたのそれのための多数配達方法を提供してもいいです。その上、適用範囲が広い支払の言葉は私達のための手数料を両方救って利用できます。

単一の列のサーキット ボードの関係、白いPCBワイヤー コネクターPA66材料



                                                                       支払の方針

順序(通貨の総価値:米ドル) 提案された支払の言葉
USD350よりより少し PayPalまたはWester連合

USD350とUSD500間 ウェスタン・ユニオン、TT

USD500とUSD5000間 TT

USD5000に TT

TT/PayPal/の信用状の任務料金は私達によって一緒に共有されます。
