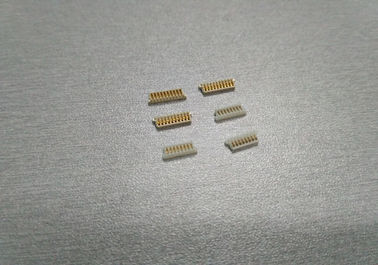

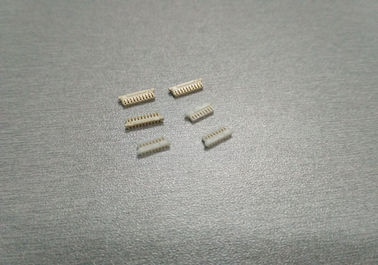

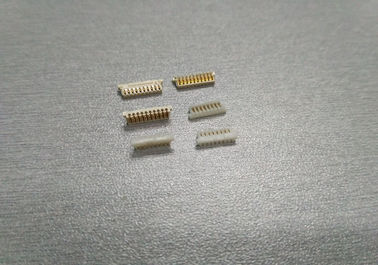

0.8mmピッチの絶縁材の変位のコネクターJST SURのコネクターの取り替え

1の詳細仕様:

       1.基本情報:

• 色:クリーム
• 列NO:単一
• 回路:2pinへの22pin
• 絶縁材O.D.:0.39mm
• 一致させた部品:A0800seriesのウエファー
• ウエファーのPin材料:蛍光体青銅またはスズメッキをされる
• はんだタブ:蛍光体青銅またはスズメッキをされる
• ウエファー:標準的なタイプ:ナイロン46 UL94V-0 （クリーム）;自由なハロゲン:LCP UL94V-0
• 土台のタイプ: Disconnectableのタイプ
  IDC様式、密集したタイプ、控えめなタイプ

        2.電気特徴:

• 現在の評価: 0.5A AC、DC （AWG#30）;0.2A AC、DC （AWG#36）
• 電圧評価: 30V AC、DC
• 接触抵抗: 最高20mΩ
• 絶縁抵抗: 100mΩ
• 抵抗電圧: 200V AC/minute

        3.機械特徴:

• 温度較差:- 25°C ~+85°C
• ターミナル/ハウジングの保持力:0.25kgf （最少）
• Pinの保持力:0.25kgf （最少）

 2、関連の機械製図およびテスト レポート

付けられた映像は私達の標準的な機械製図であり、あなたの参照のためのレポート、に助けます

私達の製品の機能、そしてあなたを右のモデルを選ぶことができます知って下さい。

                                                             簡単次元のデッサン

                                                                                 テスト レポート

4のこの部分の適用分野

これらのシリーズ部品は家庭用電化製品、コンピュータ、通信機器のほとんどにとって理想的です。私達はまた低い価値の不完全な率を制御してもいいです従って私達の部品はTPV、LeTV、Emerson、Amphenol Corporation、Skyworth、LuXshare、BYD等のようなfamouseそして国際的な会社によって受け入れられます。そしてすべてのプロダクトは範囲、UL、RoHSによって証明されます。evironmentを保護するため、ある部品は自由なハロゲンです。

5、倍数、安全でおよび速いshippment

さまざまで速い配達方法は私達によって提供することができますそして非常に短い時間にテストするために私達の部品を得ることができます。そしてそれはあなたの仕事をより有効にさせます。協力しよう世界を接続します。
