AWG32#のための0.8mmピッチの絶縁材の変位のコネクターSURのコネクター

AWG32#のための0.8mmピッチの絶縁材の変位のコネクターSURのコネクター

    • 0.8mm pitch Insulation Displacement Connector SUR connector for AWG32#
    • 0.8mm pitch Insulation Displacement Connector SUR connector for AWG32#
    • 0.8mm pitch Insulation Displacement Connector SUR connector for AWG32#
  • 0.8mm pitch Insulation Displacement Connector SUR connector for AWG32#

    商品の詳細:

    起源の場所: トンコワン、中国(本土)
    ブランド名: HRT
    証明: ISO9001/ ISO14001/UL/RoHS/REACH
    モデル番号: A0800HI

    お支払配送条件:

    最小注文数量: 5000個
    価格: negotiated
    パッケージの詳細: 巻き枠、管(管)、テープの要求される袋または
    受渡し時間: 点検される支払の後の5から8仕事日
    支払条件: TT、ウェスタン・ユニオン、Paypal、L/C
    供給の能力: 1 ヶ月あたりの 28000K PCS
    今すぐお問い合わせ
    詳細製品概要
    部門: ハウジング 燃焼性: 94V-0
    ワイヤー範囲: AWG32# 及び 36# 性別: 容器
    アプリケーション: 信号、ワイヤーに板

    LCP材料A0800が付いている0.8mmピッチの絶縁材の変位のコネクター ハウジング



    1の詳細仕様:



           1.基本情報:

    • 色: 薄黄色
    • 列NO: 単一
    • 回路:2pinへの22pin
    • めっきされる:金張り
    • 絶縁材O.D.:0.39mm
    • 一致させた部品:A0800シリーズ ウエファー
    • ハウジング材料:LCP (自由なハロゲン);標準的なPA46
    • 接触材料:蛍光体青銅/スズメッキをされる
    • 土台のタイプ:表面の台紙

            2.電気特徴:

    • 現在の評価: 0.5A AC、DC (AWG#30);0.2A AC、DC (AWG#36)
    • 電圧評価: 30V AC、DC
    • 接触抵抗: 最高20mΩ
    • 絶縁抵抗: 100mΩ
    • 抵抗電圧: 200V AC/minute

            3.機械特徴:

    • 温度較差:- 25°C ~+85°C



                                他の詳しいデータは下の映像を点検します。

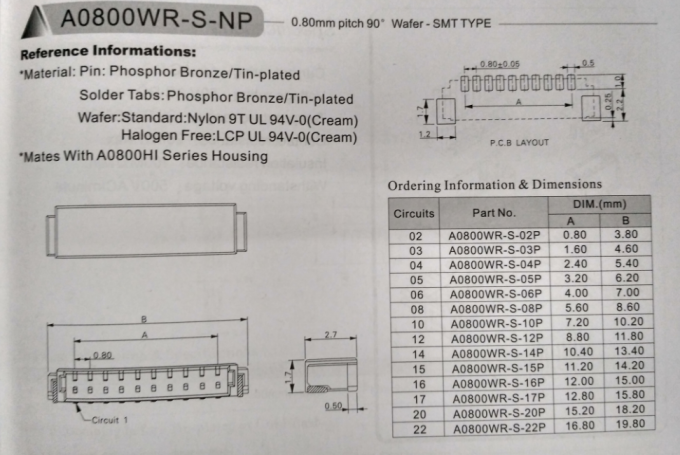

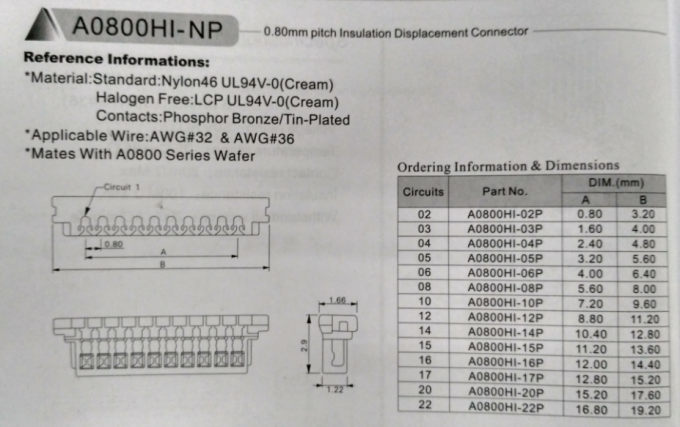

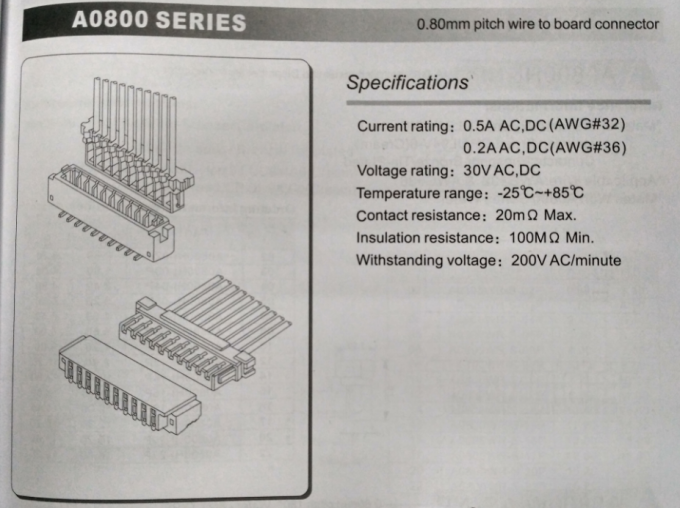

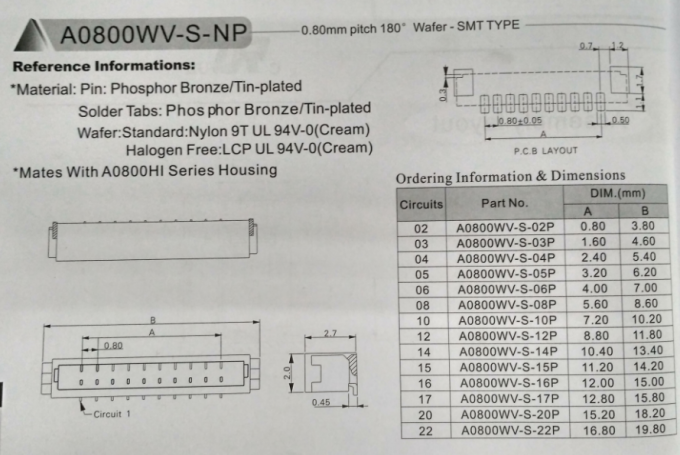

     2、関連の機械製図およびテスト レポート



    付けられた映像は私達の標準的な機械製図であり、あなたの参照のためのレポート、に助けます

    私達の製品の機能、そしてあなたを右のモデルを選ぶことができます知って下さい。

    AWG32#のための0.8mmピッチの絶縁材の変位のコネクターSURのコネクター

    AWG32#のための0.8mmピッチの絶縁材の変位のコネクターSURのコネクター

    AWG32#のための0.8mmピッチの絶縁材の変位のコネクターSURのコネクター

    AWG32#のための0.8mmピッチの絶縁材の変位のコネクターSURのコネクター









    3. 評価及び適当なワイヤー



    項目 標準
    評価される電圧(最高。) 30V AC/DC 絶縁材O.D. 0.38mm (最高。)
    評価される流れ(最高。)そして適当なワイヤー AWG#32 0.5A AC/DC
    周囲温度の範囲 -25℃ | +85℃

    *:末端の温度の上昇を含んで





    4. 電気性能



    記述をテストして下さい プロシージャ 条件
    4-1



    接触抵抗



    コネクター、乾燥した回路、最高20mVによる測定を。、10mA合わせて下さい。(JIS C5402 5.4に基づいて) 20mΩ (最高。)
    4-2 絶縁抵抗 コネクターを合わせて下さい、隣接したターミナルまたは地面間の500V DCを適用して下さい。(JIS C5402 5.2/MIL-STD-202方法302 Condに基づいて。B) 100MΩ (最少)
    4-3 誘電性の抵抗電圧 コネクターを合わせて下さい、隣接したターミナルまたは地面間の1分のための200V AC (rms)を適用して下さい。(JIS C5402 5.1/MIL-STD-202方法301に基づいて) 故障無し。
    4-4 ひだを付けられた部分の接触抵抗 ターミナル、乾燥した回路、20mVによる測定に適当なワイヤーにひだを付けて下さい(。最高)。、10mA。 5mΩ (最高。)



    5. 機械性能



    記述をテストして下さい プロシージャ 条件
    5-1 アクチュエーター挿入及び回収力 25±3mm/分の速度率でコネクターを挿入し、撤回して下さい。 パラグラフ7を参照して下さい
    5-2 ワイヤーは力を引き出します 負荷を引っ張ることは並行して正しく終えられたワイヤーおよび垂直な方向に適用されます。ワイヤーをソケットから引き抜くか、またはワイヤーを壊す負荷は測定されます。 平行方向 垂直な方向
    0.30のkgf (最少) 0.15のkgf (最少)
    5-3 ターミナル/ハウジングの保持力。 軸を引き出しますハウジングで組み立てられるターミナルの25±3mm/分の速度率で力を適用して下さい。 0.25kgf (最少)
    5-4 Pinの保持力 25±3mm/分の速度率で軸押し力を加えて下さい 0.25kgf (最少)
    5-5 耐久性 10サイクル/分の率によって繰り返し合わせた場合50までの周期。 接触抵抗40mΩ (最高。)
    5-6 振動

    広さ:1.5mm PP

    広がりの時間:10-55-10 1微細な持続期間Hz:各X.Y.Zの2時間は打ち切ります。

    (201A MIL-STD-202方法に基づいて)

    出現損傷無し。

    接触抵抗40mΩ (最高。)

    不連続1つのμsec。(最高。)

    5-7 物理的な衝撃 490m/s ² {50G}、各X.Y.Zの3回の打撃打ち切ります。(JIS C0041/MIL-STD-202方法213B Condに基づいて。A)





    6. 環境パフォーマンスおよび他



    記述をテストして下さい プロシージャ 条件
    6-1 温度の上昇 運送評価される現在の負荷。(UL 498に基づいて) 30℃ (最高。)
    6-2 熱抵抗 85±2℃、96時間(JIS C0021/MIL-STD-202方法108A Condに基づく。A)

    出現損傷無し。

    接触抵抗40mΩ (最高。)

    6-3 冷たい抵抗 -25±3℃、96時間(JIS C0020に基づいて)
    6-4 湿気

    温度:40±2℃

    相対湿度:90~95%

    持続期間:96時間

    (JIS C0022/MIL-STD-202方法103B Condに基づいて。B)

    出現損傷無し。

    接触抵抗40mΩ (最高。)

    絶縁抵抗10MΩ (最少)

    誘電性の抵抗電圧は4-3に会わなければなりません

    6-5 温度の循環

    5つの周期の:

    a) -55℃ 30分

    b) +85℃ 30分

    (JIS C0025に基づいて)

    出現損傷無し。

    接触抵抗40mΩ (最高。)

    6-6 塩スプレー 12時間スズメッキをされる/35±2℃で5±1%の解決からの塩スプレーに露出24時間の金張りしました。(JIS C0023/MIL-STD-202方法101C Condに基づいて。B)
    6-7 ニ酸化硫黄のガス

    50±5ppmへの露出24時間の。

    40±2℃のニ酸化硫黄のガス。

    6-8 NH3ガス 28%アンモナル解決から蒸発するNH3ガスへの40分の露出。



    6-9 Solderability

    はんだ付けする時間:5±0.5秒。

    はんだの温度:245±5℃

    浸された区域の95%をぬらすはんだは空間、ピン ホールを示さなければなりません
    6-10 はんだ付けする熱への抵抗

    reflowing場合

    パラグラフ8を参照して下さい

    鉄方法をはんだ付けして下さい

    はんだ付けする時間:5±0.5秒。

    はんだの温度:370℃ | 400℃

    出現損傷無し。



    7. アクチュエーター挿入/回収力

    [単位:kgf]

    回路 頭文字 回路 頭文字
    挿入(最高。) 回収(最少) 挿入(最高。) 回収(最少)
    02 0.50 0.10 14 1.70 0.34
    04 0.70 0.14 15 1.80 0.36
    08 1.10 0.22 16 1.90 0.38
    10 1.30 0.26 17 2.00 0.40
    12 1.50 0.30 20 2.30 0.46





    3、FAQ
    1)受渡し時間は何ですか。
    支払の後の通常5-8仕事日は大口注文があるように、より長い確認しました。

    2) 支払の言葉は何ですか。
    私達の支払の言葉:T/T、PayPal、ウェスタン・ユニオン、Moneygram、L/C、等。

    3) 船積みの方法は何ですか。
    DHL、Federal Express、EMS、UPSで、海…等による空気によって。

    4) 売り上げ後のサービスがありますか。
    はい。オンライン サービス8時間の

    5) 商品のためのあなたの保証は何ですか。
    私達は製造の後で不完全な商品のための1:1を後sales.12月の保証取り替えました。
