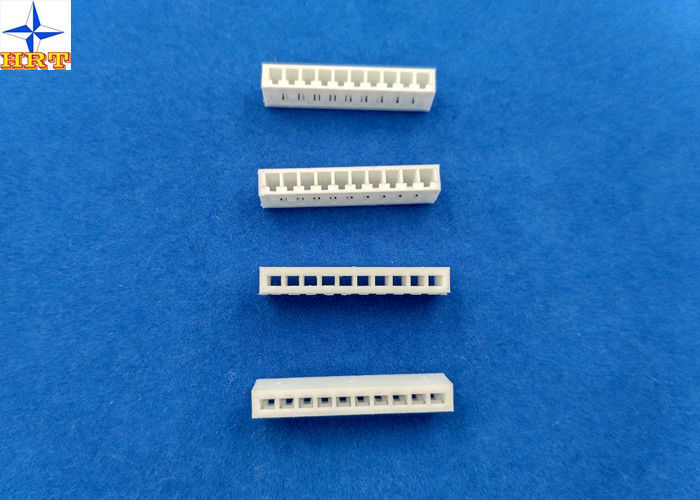

コネクター ピッチ2.00mmのひだSANのコネクターの取り替え板の真鍮の接触の上の記入項目

コネクター ピッチ2.00mmのひだSANのコネクターの取り替え板の真鍮の接触の上の記入項目

    • Brass Contact Top Entry Board-in Connectors Pitch 2.00mm Crimp SAN connector replacement
    • Brass Contact Top Entry Board-in Connectors Pitch 2.00mm Crimp SAN connector replacement
    • Brass Contact Top Entry Board-in Connectors Pitch 2.00mm Crimp SAN connector replacement
  • Brass Contact Top Entry Board-in Connectors Pitch 2.00mm Crimp SAN connector replacement

    商品の詳細:

    起源の場所: トンコワン、中国(本土)
    ブランド名: HRT
    証明: ISO9001/ ISO14001/UL/RoHS/REACH
    モデル番号: B2011HV-NP

    お支払配送条件:

    最小注文数量: 5000 の pc
    価格: USD0.001 to 0.5 per pcs
    パッケージの詳細: 外のカートンが付いている袋
    受渡し時間: 点検される支払の後の5から8仕事日
    支払条件: TT、ウェスタン・ユニオン、Paypal、L/C
    供給の能力: 1 ヶ月あたりの 28,000,000 PC
    今すぐお問い合わせ
    詳細製品概要
    部門: PCBボード・コネクタ 適したターミナル: B2011V シリーズ
    パソコン ボードの土台の方向: 上の記入項目 ワイヤー範囲: AWG24# への 30#
    燃焼性: UL94v-0 列: シングル



    基本的なサイズの情報の、電気および機械特性を含むプロダクトの1、指定。



     基本的なサイズ情報
    白い
    ピッチ 2.0mm
    タイプに連絡します 縦
    材料 PA66
    回路 15pinsへの2
    ワイヤー絶縁材の直径  最高1.30mm。
    末端材料 黄銅
    終わりターミナル スズメッキをされる

                                                              電気特性
    現在の評価 2A AC、DC
    電圧評価 250V AC、DC
    接触抵抗 最高20mΩ
    絶縁抵抗 1000MΩ分
    抵抗電圧 800V AC/minute

                                                              機械特性
    温度較差 85 ℃への-25℃
                               他の情報親切な点検次の映像。





    3、関連のデッサンおよびレポート

    Folllowing映像はテスト レポートあり、厳密な機械製図の参考資料に関して、親切な点検、望みます実際に必要とするもの得るのを助けることができることを。

    コネクター ピッチ2.00mmのひだSANのコネクターの取り替え板の真鍮の接触の上の記入項目

    コネクター ピッチ2.00mmのひだSANのコネクターの取り替え板の真鍮の接触の上の記入項目



    環境パフォーマンスおよび他



    記述をテストして下さい プロシージャ 条件
    6-1 温度の上昇 運送評価される現在の負荷。(UL 498に基づいて) 30℃ (最高。)
    6-2 熱抵抗 85±2℃、96時間(JIS C0021/MIL-STD-202方法108A Condに基づく。A)

    出現損傷無し。

    接触抵抗10mΩ (最高。)

    6-3 冷たい抵抗 -25±3℃、96時間(JIS C0020に基づいて)
    6-4 湿気

    温度:40±2℃

    相対湿度:90~95%

    持続期間:96時間

    (JIS C0022/MIL-STD-202方法103B Condに基づいて。B)

    出現損傷無し。

    接触抵抗10mΩ (最高。)

    絶縁抵抗100MΩ (最少)

    誘電性の抵抗電圧は4-3に会わなければなりません

    6-5 温度の循環

    5つの周期の:

    a) -55℃ 30分

    b) +85℃ 30分

    (JIS C0025に基づいて)

    出現損傷無し。

    接触抵抗10mΩ (最高。)

    6-6 塩スプレー 12時間スズメッキをされる/35±2℃で5±1%の解決からの塩スプレーに露出24時間の金張りしました。(JIS C0023/MIL-STD-202方法101C Condに基づいて。B)
    6-7 ニ酸化硫黄のガス

    50±5ppmへの露出24時間の。

    40±2℃のニ酸化硫黄のガス。

    6-8 NH3ガス 28%アンモナル解決から蒸発するNH3ガスへの40分の露出。
    6-9 Solderability

    はんだ付けする時間:5±0.5秒。

    はんだの温度:245±5℃

    浸された区域の95%をぬらすはんだは空間、ピン ホールを示さなければなりません
    6-10 はんだ付けする熱への抵抗

    reflowing場合

    パラグラフ8を参照して下さい

    鉄方法をはんだ付けして下さい

    はんだ付けする時間:5±0.5秒。

    はんだの温度:370℃ | 400℃

    出現損傷無し。


    3の私達の利点

    私達の質:質はHRTの生命です。私達は私達のプロダクトの標準を保障するのに最もよい質(元の)材料だけ使用します。私達が販売したすべてのプロダクトは私達のQC部によって厳しく選ばれ、テストされます。

    保証:私達は広範囲の売り上げ後のサービスを、良質のサービスを含んで、指導サービス提供します。私達はあらゆる細部の顧客の必要性に焦点を合わせます。質問があったら私達に連絡して下さい。

    支払:私達はTT (銀行振替)によって支払を、PayPal、ウェスタン・ユニオン、L/C.受け入れます。私達は大口注文のための銀行振替を受け入れます。小さい順序のために、あなたがT/Tかウェスタン・ユニオンによって支払うことはよいです。

    出荷:私達は、DHL、UPS、Federal Express、TNTおよびEMSを含んでできるだけ多くの船積みの選択に提供します。
