Ptich 1.27mmワイヤー コネクター ターミナル、蛍光体のBronzneの文書が付いているSATAのひだターミナル

中国 Ptich 1.27mmワイヤー コネクター ターミナル、蛍光体のBronzneの文書が付いているSATAのひだターミナル サプライヤー
Ptich 1.27mmワイヤー コネクター ターミナル、蛍光体のBronzneの文書が付いているSATAのひだターミナル サプライヤー Ptich 1.27mmワイヤー コネクター ターミナル、蛍光体のBronzneの文書が付いているSATAのひだターミナル サプライヤー Ptich 1.27mmワイヤー コネクター ターミナル、蛍光体のBronzneの文書が付いているSATAのひだターミナル サプライヤー

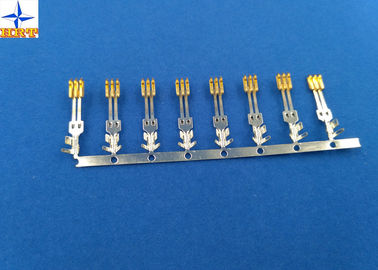

大画像 :  Ptich 1.27mmワイヤー コネクター ターミナル、蛍光体のBronzneの文書が付いているSATAのひだターミナル

商品の詳細:

起源の場所: トンコワン、中国(本土)
ブランド名: HRT
証明: ISO9001/ ISO14001/UL/RoHS/REACH
モデル番号: A3800-T

お支払配送条件:

最小注文数量: 75K PC
価格: Negotiated
パッケージの詳細: のペーパー皿はカートンに入れます
受渡し時間: 点検される支払の後の5から8仕事日
支払条件: TT、ウェスタン・ユニオン、Paypal、L/C
供給の能力: 1 ヶ月あたりの 100,000,000 PC
詳細製品概要
ピッチ: 1.27mm ワイヤー範囲: AWG#18 - #22
材料: 蛍光体 Bronzne 完了: ゴールド メッキ
コネクタタイプ: ワイヤー connnector ターミナル 絶縁材 O.D: 2.10mm (最高)
ハイライト:

ひだターミナル コネクター

,

ひだワイヤー コネクター

蛍光体のBronzneの文書が付いているPtich 1.27mmワイヤー コネクター ターミナルA3800-T



基本的なサイズの情報の、電気および機械特性を含むプロダクトの1、指定。



基本的なサイズ情報
終了インターフェイス様式 ひだか圧縮
処理方法 金張りの前にE押すこと
絶縁材O.D。 2.10mm (最高)
部品番号。 A3800-G3PEかA3800G5PE
適用 信号

電気特性
現在の評価 1.5A AC、DC
電圧評価 15V AC、DC
接触抵抗 最高20mΩ
絶縁抵抗 1000mΩ分
抵抗電圧 500V AC/minute

機械特性
温度較差 85 ℃への-25℃
他の情報親切な点検次の映像。






2、関連のデッサンおよびレポート



次の映像は機械製図であり、これらが私達からの理想的な、右の部分を購入するのを助けることができることをあなたの参照のためのテスト レポートは、望みます。ありがとう!

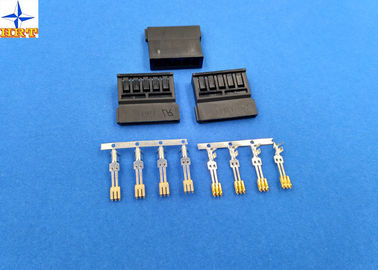

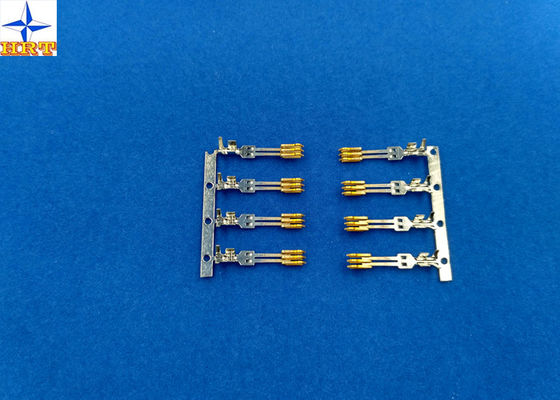

Ptich 1.27mmワイヤー コネクター ターミナル、蛍光体のBronzneの文書が付いているSATAのひだターミナル



1.規模

この指定はSATA 1.27mmピッチのpothookのコネクター シリーズの製品性能のための条件をカバーします。





2. 構造、次元、材料及びめっき

付けられたデッサンを見て下さい





3. 評価及び適当なワイヤー



項目 標準
評価される電圧(最高。) 15V AC/DC 絶縁材O.D. 2.10mm (最高。)
評価される流れ(最高。)そして適当なワイヤー AWG#18 1.5A AC/DC
AWG#20 1.5A AC/DC
AWG#22 1.5A AC/DC
周囲温度の範囲 -25℃ | +85℃*

*:末端の温度の上昇を含んで





4. 電気性能



記述をテストして下さい プロシージャ 条件
4-1



接触抵抗



コネクター、乾燥した回路、最高20mVによる測定を。、10mA合わせて下さい。(JIS C5402 5.4に基づいて) 20mΩ (最高。)
4-2 絶縁抵抗 コネクターを合わせて下さい、隣接したターミナルまたは地面間の500V DCを適用して下さい。(JIS C5402 5.2/MIL-STD-202方法302 Condに基づいて。B) 1000MΩ (最少)
4-3 誘電性の抵抗電圧 コネクターを合わせて下さい、隣接したターミナルまたは地面間の1分のための500V AC (rms)を適用して下さい。(JIS C5402 5.1/MIL-STD-202方法301に基づいて) 故障無し。
4-4 ひだを付けられた部分の接触抵抗 ターミナル、乾燥した回路、20mVによる測定に適当なワイヤーにひだを付けて下さい(。最高)。、10mA。 10mΩ (最高。)





5. 機械性能



記述をテストして下さい プロシージャ 条件
5-1 アクチュエーター挿入及び回収力 25±3mm/分の速度率でアクチュエーターを挿入し、撤回して下さい。 パラグラフ7を参照して下さい
5-2 ひだが付くことは力を引き出します ひだを付けられたターミナルを修理して下さい、軸を引き出します25±3mm/分の速度のラットでワイヤーの力を適用して下さい。(JIS C5402 6.8に基づいて) AWG#18 6.0 kgf (最少)
AWG#20 5.0 kgf (最少)
AWG#22 4.0 kgf (最少)
5-3 末端の挿入力。 ハウジングにひだを付けられたターミナルを挿入して下さい。 0.80のkgf (最高。)
5-4 ターミナル/ハウジングの保持力。 軸を引き出しますハウジングで組み立てられるターミナルの25±3mm/分の速度率で力を適用して下さい。 3.00 kgf (最少)
5-5 耐久性 10サイクル/分の率によって繰り返し合わせた場合50までの周期。 接触抵抗40mΩ (最高。)
5-6 振動

広さ:1.5mm PP

広がりの時間:10-55-10 1微細な持続期間Hz:各X.Y.Zの2時間は打ち切ります。

(201A MIL-STD-202方法に基づいて)

出現損傷無し。

接触抵抗40mΩ (最高。)

不連続1つのμsec。(最高。)

5-7 物理的な衝撃 490m/s ² {50G}、各X.Y.Zの3回の打撃打ち切ります。(JIS C0041/MIL-STD-202方法213B Condに基づいて。A)





6. 環境パフォーマンスおよび他



記述をテストして下さい プロシージャ 条件
6-1 温度の上昇 運送評価される現在の負荷。(UL 498に基づいて) 30℃ (最高。)
6-2 熱抵抗 85±2℃、96時間(JIS C0021/MIL-STD-202方法108A Condに基づく。A)

出現損傷無し。

接触抵抗40mΩ (最高。)

6-3 冷たい抵抗 -25±3℃、96時間(JIS C0020に基づいて)
6-4 湿気

温度:40±2℃

相対湿度:90~95%

持続期間:96時間

(JIS C0022/MIL-STD-202方法103B Condに基づいて。B)

出現損傷無し。

接触抵抗40mΩ (最高。)

絶縁抵抗100MΩ (最少)

誘電性の抵抗電圧は4-3に会わなければなりません

6-5 温度の循環

5つの周期の:

a) -55℃ 30分

b) +85℃ 30分

(JIS C0025に基づいて)

出現損傷無し。

接触抵抗40mΩ (最高。)

6-6 塩スプレー 12時間スズメッキをされる/35±2℃で5±1%の解決からの塩スプレーに露出24時間の金張りしました。(JIS C0023/MIL-STD-202方法101D Condに基づいて。B)
6-7 はんだ能力

はんだ付けする時間:5±0.5秒。

はんだの温度:245±5℃

浸された区域の95%をぬらすはんだは空間、ピン ホールを示さなければなりません
6-8 はんだ付けする熱への抵抗

はんだの鍋方法

はんだ付けする時間:10±0.5秒。

はんだの温度:260±5℃

はんだの鉄方法

はんだ付けする時間:5±0.5秒。

はんだの温度:370℃ | 400℃

出現損傷無し。



7. アクチュエーター挿入/回収力

[単位:kgf]

回路 頭文字
挿入(最高。) 回収(最少)
- 4.50 1.00







3のプロダクトのfied適用



ターミナルはA3800シリーズ ハウジングによって、およびperfomanceの井戸に意志の仕事一緒に使用されます

流れおよび信号伝達。



4、FAQ


Q:組み立てごとの多数の設計を許可しますか。
A:Yes.WeはOEM/ODMサービスを受け入れ、組み立てごとの多数の設計を可能にします。

Q:どの位船積みは取りますか。
A:それは行先の位置および量によって決まります。ほとんどの先進国では、連邦機関x/UPS/DHLによる配達は普通2-3日です(週末を除いて)。

Q:商品はいかに包まれますか。
A:通常PEの悪い状態、管のが付いている管でそして外のカートン箱。



5、私達はあなたのための多数、安全でおよび速いshippmentを提供してもいいです!



私達に世界のfamouseの運送会社との非常によい協同があり、缶は私達によいサービスおよび好ましい価格を提供します。それは私達間のあらゆるビジネスが速く、幸せであることを確かめます。私達を選んで下さい!現実的な、電子世界を接続しよう。
