| 起源の場所: | トンコワン、中国（本土） |
| ブランド名: | HRT |
| 証明: | ISO9001/ ISO14001/UL/RoHS/REACH |
| モデル番号: | A1252H-NP |
| 最小注文数量: | 5000個 |
|---|---|
| 価格: | USD0.005 to 0.5 per pcs |
| パッケージの詳細: | 袋およびカートンまたはカスタマイズされた言葉 |
| 受渡し時間: | 点検される支払の後の5から8仕事日 |
| 支払条件: | TT、ウェスタン・ユニオン、Paypal、L/C |
| 供給の能力: | 1 ヶ月あたりの 28000K PCS |
| 部門: | LVDSの表示コネクター | 合わせたウエファー: | A1252単一シリーズ |
|---|---|---|---|
| 最高の位置: | 15のピン | 材料: | Nylon66、UL94V-0 |
| 安全なロックの構造: | なし | ワイヤー範囲: | AWG#26への#30 |
| ハイライト: | ひだ様式のコネクター,電源コネクタに乗るワイヤー,Lvdsの表示コネクター1.25mm |
||

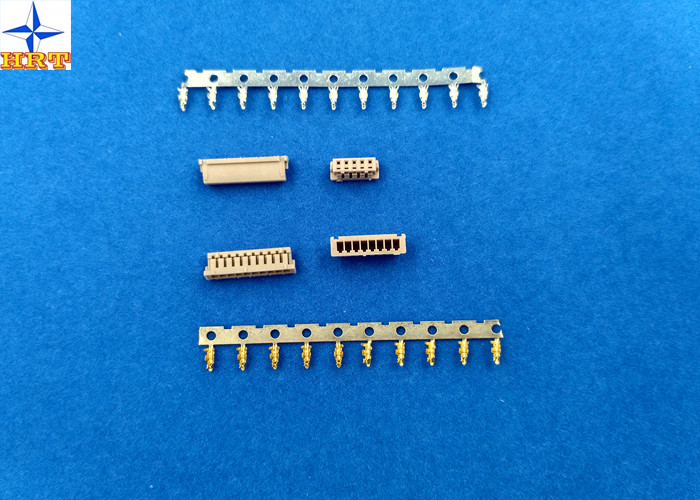

1の製品仕様書の詳しい形態
| 基本的なサイズ情報 | |||
| 色 | 灰色 | ||
| ピッチ | 1.25mm | ||
| 列 | 単一 | ||
| ワイヤー絶縁材O.D。 | 1.0mm （最高） | ||
| 末端材料 | 蛍光体 | ||
| 終わりターミナル | スズメッキをされるまたは金フラッシュ | ||
| 電気特性 | |||
| 現在の評価 | 1A AC、DC | ||
| 電圧評価 | 150V AC、DC | ||
| 接触抵抗 | 最高30mΩ | ||
| 絶縁抵抗 | 500mΩ | ||
| 抵抗電圧 | 500V AC/minute | ||
| 機械特性 | |||
| 温度較差 | +85 ℃への-25℃ | ||
この部分のより多くの特徴、親切に次の映像を点検するため。私達の会社から右の部品を得ることができることを望みなさい。たくさんありがとう!!!
2、関連のデッサンおよびレポート
5. 機械性能
| テスト記述 | プロシージャ | 条件 | ||
| 5-1 | アクチュエーター挿入及び回収力 | 25±3mm/分の速度率でコネクターを挿入し、撤回しなさい。 | パラグラフ7を参照しなさい | |
| 5-2 | ひだが付くことは力を引き出す | ひだを付けられたターミナルを修理しなさい、軸を引き出す25±3mm/分の速度のラットでワイヤーの力を適用しなさい。（JIS C5402 6.8に基づいて） | AWG#26 | 2.0kgf （分） |
| AWG#28 | 1.0kgf （分） | |||
| AWG#30 | 0.8kgf （分） | |||
| 5-3 | 末端の挿入力。 | ハウジングにひだを付けられたターミナルを挿入しなさい。 | 0.50kgf （最高。） | |
| 5-4 | ターミナル/保持力を収容すること。 | 軸を引き出すハウジングで組み立てられるターミナルの25±3mm/分の速度率で力を適用しなさい。 | 0.50kgf （Min.） | |
| 5-5 | Pinの保持力 | 25±3mm/分の速度率で軸押し力を加えなさい | 0.50kgf （Min.） | |
| 5-6 | 耐久性 | 10サイクル/分の率によって繰り返し合わせた場合50までの周期。 | 接触抵抗60mΩ （最高。） | |
| 5-7 | 振動 |
広さ:1.5mm PP 広がりの時間:10-55-10 1微細な持続期間Hz:各X.Y.Zの斧の2時間。 （201A MIL-STD-202方法に基づいて） |
出現損傷無し。 接触抵抗60mΩ （最高。） 不連続1つのμsec。（最高。） |
|
| 5-8 | 物理的な衝撃 | 490m/s ² {50G}、各X.Y.Zの斧の3回の打撃。（JIS C0041/MIL-STD-202方法213B Condに基づいて。A） | ||
環境パフォーマンスおよび他
| テスト記述 | プロシージャ | 条件 | |
| 6-1 | 温度の上昇 | 運送評価される現在の負荷。（UL 498に基づいて） | 30℃ （最高。） |
| 6-2 | 熱抵抗 | 85±2℃、96時間（JIS C0021/MIL-STD-202方法108A Condに基づく。A） |
出現損傷無し。 接触抵抗60mΩ （最高。） |
| 6-3 | 冷たい抵抗 | -25±3℃、96時間（JIS C0020に基づいて） | |
| 6-4 | 湿気 |
温度:40±2℃ 相対湿度:90~95% 持続期間:96時間 （JIS C0022/MIL-STD-202方法103B Condに基づいて。B） |
出現損傷無し。 接触抵抗60mΩ （最高。） 絶縁抵抗50MΩ （Min.） 誘電性の抵抗電圧は4-3に会わなければならない |
| 6-5 | 温度の循環 |
5つの周期の: a) -55℃ 30分 b) +85℃ 30分 （JIS C0025に基づいて） |
出現損傷無し。 接触抵抗60mΩ （最高。） |
| 6-6 | 塩スプレー | 35±2℃で5±1%の解決からの塩スプレーに12時間/露出金張りの24時間のスズメッキをされる。（JIS C0023/MIL-STD-202方法101C Condに基づいて。B） | |
| 6-7 | ニ酸化硫黄のガス |
50±5ppmへの露出24時間の。 40±2℃のニ酸化硫黄のガス。 |
|
| 6-8 | NH3ガス | 28%アンモナル解決から蒸発するNH3ガスへの40分の露出。 | |
| 6-9 | Solderability |
はんだ付けする時間:5±0.5秒。 はんだの温度:245±5℃ |
浸された区域の95%をぬらすはんだは空間、ピン ホールを示さなければならない |
| 6-10 |
はんだ付けする熱への抵抗 （すくい） |
はんだの鍋方法 はんだ付けする時間:10±0.5秒。 はんだの温度:260±5℃ はんだの鉄方法 はんだ付けする時間:5±0.5秒。 はんだの温度:370℃ | 400℃ |
出現損傷無し。 |
| 6-11 | はんだ付けする熱（SMT）への抵抗 |
reflowing場合 パラグラフ8を参照しなさい はんだの鉄方法 はんだ付けする時間:5±0.5秒。 はんだの温度:370℃ | 400℃ |
出現損傷無し。 |
3の部分の塗布
このプロダクトは家庭用電化製品、コンピュータ、通信機器で広く利用されている。私達が1.0%をNPLの比率以下制御してもいい、従って私達の部品がTPV、LeTV、Emerson、Amphenol Corporation、Skyworth、LuXshareのようなfamouseそして国際的な会社によって信頼されるので、BYD等。そしてすべてのプロダクトは範囲、UL、RoHSによって証明される。ある部品は環境に友好的の自由にハロゲンである。
