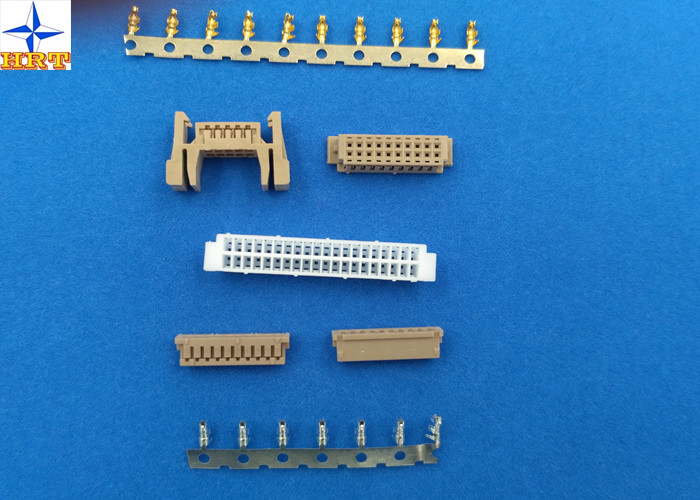

コネクター ターミナルに乗るDF13ワイヤーは分離したワイヤーAWG 30に26のためのひだが付くコネクターにスズメッキをしました

コネクター ターミナルに乗るDF13ワイヤーは分離したワイヤーAWG 30に26のためのひだが付くコネクターにスズメッキをしました

    • DF13 wire to board connector terminals tin-plated Crimping Connector for Discrete wire AWG 30 to 26
    • DF13 wire to board connector terminals tin-plated Crimping Connector for Discrete wire AWG 30 to 26
    • DF13 wire to board connector terminals tin-plated Crimping Connector for Discrete wire AWG 30 to 26
  • DF13 wire to board connector terminals tin-plated Crimping Connector for Discrete wire AWG 30 to 26

    商品の詳細:

    起源の場所: 中国
    ブランド名: HRT
    証明: ISO9001/ ISO14001/UL/RoHS/REACH
    モデル番号: A1252-T

    お支払配送条件:

    最小注文数量: 75KPCS
    価格: Negotiated
    パッケージの詳細: のペーパー皿はカートンに入れます
    受渡し時間: 点検される支払の後の5から8仕事日
    支払条件: TT、ウェスタン・ユニオン、Paypal、L/C
    供給の能力: 1 日あたりの 1000 PC
    接触
    詳細製品概要
    土台の側面: 標準的な機内 ピッチ: 1.25 mm
    ワイヤー範囲: AWG#26-#30 材料: 蛍光体 Bronzne
    完了: スズメッキをされるまたは金フラッシュ 火保護評価: UL 94V-0
    ワイヤー終了方法: ひだが付くこと 絶縁材 O.D: 1.00mm (最高)
    ハイライト:

    ひだターミナル コネクター

    ,

    ひだワイヤー コネクター



    Specifiaction:
    部門:ひだターミナル
    シリーズ:A1252-TPE-AかA1252-GPE-A
    適用:信号
    材料:蛍光体青銅
    終わり:スズメッキをされるまたは金フラッシュ
    包装タイプ:巻き枠
    終了インターフェイス様式:ひだか圧縮
    ワイヤー絶縁材の直径:1.00mm (最高)

    電気及び機械情報:
    現在の評価:1A AC、DC
    電圧評価:150V AC、DC
    接触抵抗:最高30mΩ
    絶縁抵抗:500MΩ分
    抵抗電圧:500V AC/minute

    温度較差:85 ℃への-25℃



    発注情報:

    部品番号。 ワイヤー範囲 絶縁材O.D。 材料 終わり Qty/巻き枠
    A1252-TPE-A AWG26#-30# 1.00mm (最高) 蛍光体青銅 スズメッキをされる  15Kpcs/reel
    A1252-GPE-A 金フラッシュ
    注: スズメッキをされるの前にE押すことまたは金フラッシュ



    デッサン及びテスト レポート:

    親切に右のプロダクトを発注するために次の情報を点検して下さい。

    コネクター ターミナルに乗るDF13ワイヤーは分離したワイヤーAWG 30に26のためのひだが付くコネクターにスズメッキをしました



    1.規模

    この指定は乗る1.25mmピッチ ワイヤーの製品性能のための条件をカバーします

    コネクター シリーズ。





    2. 構造、次元、材料及びめっき

    付けられたデッサンを見て下さい





    3. 評価及び適当なワイヤー



    項目 標準
    評価される電圧(最高。) 150V AC/DC 絶縁材O.D. 1.00mm (最高。)
    評価される流れ(最高。)そして適当なワイヤー AWG#26 1A AC/DC
    AWG#28 1A AC/DC
    AWG#30 1A AC/DC
    周囲温度の範囲 -25℃ | +85℃*

    *:末端の温度の上昇を含んで



    4. 電気性能



    記述をテストして下さい プロシージャ 条件
    4-1



    接触抵抗



    コネクター、乾燥した回路、最高20mVによる測定を。、10mA合わせて下さい。(JIS C5402 5.4に基づいて) 30mΩ (最高。)
    4-2 絶縁抵抗 コネクターを合わせて下さい、隣接したターミナルまたは地面間の500V DCを適用して下さい。(JIS C5402 5.2/MIL-STD-202方法302 Condに基づいて。B) 500MΩ (最少)
    4-3 誘電性の抵抗電圧 コネクターを合わせて下さい、隣接したターミナルまたは地面間の1分のための500V AC (rms)を適用して下さい。(JIS C5402 5.1/MIL-STD-202方法301に基づいて) 故障無し。
    4-4 ひだを付けられた部分の接触抵抗 ターミナル、乾燥した回路、20mVによる測定に適当なワイヤーにひだを付けて下さい(。最高)。、10mA。 5mΩ (最高。)



    5. 機械性能



    記述をテストして下さい プロシージャ 条件
    5-1 アクチュエーター挿入及び回収力 25±3mm/分の速度率でコネクターを挿入し、撤回して下さい。 パラグラフ7を参照して下さい
    5-2 ひだが付くことは力を引き出します ひだを付けられたターミナルを修理して下さい、軸を引き出します25±3mm/分の速度のラットでワイヤーの力を適用して下さい。(JIS C5402 6.8に基づいて) AWG#26 2.0kgf (分)
    AWG#28 1.0kgf (分)
    AWG#30 0.8kgf (分)
    5-3 末端の挿入力。 ハウジングにひだを付けられたターミナルを挿入して下さい。 0.50kgf (最高。)
    5-4 ターミナル/ハウジングの保持力。 軸を引き出しますハウジングで組み立てられるターミナルの25±3mm/分の速度率で力を適用して下さい。 0.50kgf (最少)
    5-5 Pinの保持力 25±3mm/分の速度率で軸押し力を加えて下さい 0.50kgf (最少)
    5-6 耐久性 10サイクル/分の率によって繰り返し合わせた場合50までの周期。 接触抵抗60mΩ (最高。)
    5-7 振動

    広さ:1.5mm PP

    広がりの時間:10-55-10 1微細な持続期間Hz:各X.Y.Zの2時間は打ち切ります。

    (201A MIL-STD-202方法に基づいて)

    出現損傷無し。

    接触抵抗60mΩ (最高。)

    不連続1つのμsec。(最高。)

    5-8 物理的な衝撃 490m/s ² {50G}、各X.Y.Zの3回の打撃打ち切ります。(JIS C0041/MIL-STD-202方法213B Condに基づいて。A)





    6. 環境パフォーマンスおよび他



    記述をテストして下さい プロシージャ 条件
    6-1 温度の上昇 運送評価される現在の負荷。(UL 498に基づいて) 30℃ (最高。)
    6-2 熱抵抗 85±2℃、96時間(JIS C0021/MIL-STD-202方法108A Condに基づく。A)

    出現損傷無し。

    接触抵抗60mΩ (最高。)

    6-3 冷たい抵抗 -25±3℃、96時間(JIS C0020に基づいて)
    6-4 湿気

    温度:40±2℃

    相対湿度:90~95%

    持続期間:96時間

    (JIS C0022/MIL-STD-202方法103B Condに基づいて。B)

    出現損傷無し。

    接触抵抗60mΩ (最高。)

    絶縁抵抗50MΩ (最少)

    誘電性の抵抗電圧は4-3に会わなければなりません

    6-5 温度の循環

    5つの周期の:

    a) -55℃ 30分

    b) +85℃ 30分

    (JIS C0025に基づいて)

    出現損傷無し。

    接触抵抗60mΩ (最高。)

    6-6 塩スプレー 12時間スズメッキをされる/35±2℃で5±1%の解決からの塩スプレーに露出24時間の金張りしました。(JIS C0023/MIL-STD-202方法101C Condに基づいて。B)
    6-7 ニ酸化硫黄のガス

    50±5ppmへの露出24時間の。

    40±2℃のニ酸化硫黄のガス。

    6-8 NH3ガス 28%アンモナル解決から蒸発するNH3ガスへの40分の露出。
    6-9 Solderability

    はんだ付けする時間:5±0.5秒。

    はんだの温度:245±5℃

    浸された区域の95%をぬらすはんだは空間、ピン ホールを示さなければなりません
    6-10

    はんだ付けする熱への抵抗

    (すくい)

    はんだの鍋方法

    はんだ付けする時間:10±0.5秒。

    はんだの温度:260±5℃

    はんだの鉄方法

    はんだ付けする時間:5±0.5秒。

    はんだの温度:370℃ | 400℃

    出現損傷無し。
    6-11 はんだ付けする熱(SMT)への抵抗

    reflowing場合

    パラグラフ8を参照して下さい

    鉄方法をはんだ付けして下さい

    はんだ付けする時間:5±0.5秒。

    はんだの温度:370℃ | 400℃

    出現損傷無し。



    7. アクチュエーター挿入/回収力

    DIP&Singleの列SMT [単位:kgfの]二重列SMT [単位:kgf]

    回路 頭文字   回路 頭文字
    挿入(最高。) 回収(最少)   挿入(最高。) 回収(最少)
    単一 0.30 0.03   単一 0.30 0.03
    02 2.00 0.50   2X05 3.50 0.90
    03 2.50 0.55   2X06 4.10 1.00
    04 3.00 0.60   2X07 4.70 1.10
    05 3.50 0.65   2X10 6.50 1.40
    06 4.00 0.70   2X15 9.50 1.90
    07 4.50 0.75   2X18 11.30 2.10
    08 5.00 0.80   2X20 12.50 2.40
    09 5.50 0.85   2X25 15.50 2.90
    10 6.00 0.90
    11 6.50 0.95
    12 7.00 1.00
    13 7.50 1.05
    14 8.00 1.10
    15 8.50 1.15
